Installer le moniteur de réservoir

Procéder comme suit pour installer votre moniteur de réservoir

Moniteur de réservoir Zigbee

Installer le moniteur de réservoir

Procéder comme suit pour installer votre moniteur de réservoir

Installez votre
moniteur de réservoir

Vérifiez que vous avez tous les éléments qui sont inclus dans la boîte

  • Moniteur de réservoir Zigbee (LM4110-ZB)
  • 3 piles au lithium AA
  • Guide d’installation – version française
  • Guide d’installation – version anglaise
Moniteur de réservoir Zigbee
Jauge requise pour l'installation du moniteur de réservoir

Matériel requis pour l'installation

Réservoir de propane : Jauge de réservoir R3D préinstallée (Rochester Gauges)

Réservoir de carburant : Jauge de niveau à flotteur FLRG-48 Sinopé

Important : Les réservoirs n’ayant pas de de jauges R3D peuvent être mises à niveau. Contactez votre fournisseur de propane pour plus de détails.

Installation des piles du moniteur

Voici les étapes à suivre pour installer les piles dans le moniteur.

L’installation des piles doit être effectuée à une distance minimale de 3 mètres (10 pieds) du réservoir de propane.

1

Dévissez les 2 vis à l’aide d’un tournevis carré / plat et séparez les deux parties du moniteur.

Parties du moniteur de réservoir lorsque ce dernier est dévissé
Partie supérieure du moniteur de réservoir
2

Installez les piles dans la partie supérieure du moniteur.

Note : Installez les piles tel qu’indiqué sur le compartiment du boîtier.

Installation du moniteur sur le réservoir

Voici les étapes d’installation du moniteur Zigbee sur le réservoir de propane ou de carburant.

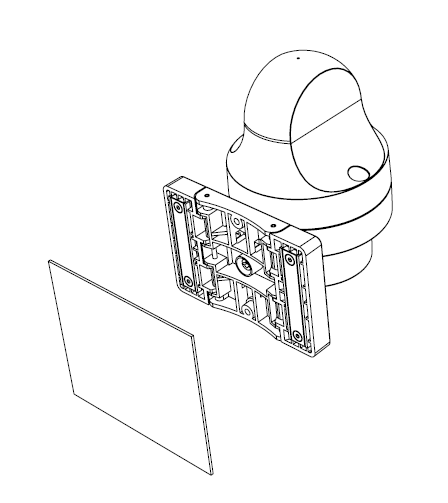

Installation moniteur de réservoir - Réservoir vertical et réservoir horizontal
1

Le moniteur peut être installé à l’aide de la base magnétique à plusieurs endroits sur le réservoir. Cependant, il doit être dégagé du mur. Veuillez également le positionner de manière à ce que la valve de remplissage soit libre.

Pour une puissance de signal optimale, assurez-vous que l’antenne est positionnée verticalement. Le moniteur de réservoir doit être installé loin des surfaces métalliques (revêtements en aluminium ou en acier, rampe en aluminium).

2

Réservoir de propane

Insérez le capteur dans le cadran de type R3D-LP jusqu’à ce qu’il s’enclenche. Assurez-vous que le cadran est propre avant d’installer la sonde.

Note : Le moniteur de réservoir peut également être fixé à l’aide de vis (non incluses) ou de serre-câbles en plastique.

Jauge FLRG-48 pour l'installation du moniteur de réservoir
3

Réservoir de carburant

Insérez le capteur dans le cadran de jauge à flotteur Sinopé (FLRG48) jusqu’à ce qu’il s’enclenche.

Relier le moniteur de réservoir à la passerelle GT130 ou à une autre passerelle Zigbee compatible

Voici les étapes à suivre pour relier le moniteur de réservoir à la passerelle GT130 ou à une autre passerelle Zigbee compatible.

1

Débutez la session de connectivité en appuyant sur le bouton RF de la passerelle GT130. Le voyant lumineux se mettra à clignoter.

Autre passerelle Zigbee compatible : Débutez la session de connectivité de votre passerelle Zigbee compatible en vous référant au guide d’utilisation de cette dernière.

Session de connectivité ouverte sur la passerelle GT130
Connexion du moniteur de réservoir au réseau
2

Connectez votre moniteur de réservoir au réseau en appuyant brièvement sur le bouton situé sous l’antenne de l’appareil.



Voyant lumineuxÉtat
Le voyant vert clignote.Connexion en cours
Voyant vert allumé pendant 10 sec.Connexion établie
Voyant rouge allumé pendant 10 sec.Échec de la connexion
3

Une fois connecté, il est possible de vérifier l’état du réseau en appuyant brièvement sur le bouton.

Connexion du moniteur de réservoir au réseau
Session de connectivité ouverte sur la passerelle GT130
4

Lorsque tous vos appareils sont connectés, fermez la session de connectivité de votre passerelle GT130 ou de votre passerelle Zigbee compatible.

Trouvez ci-dessous le problème que vous rencontrez pour savoir quoi faire.

Si vous avez toujours besoin d’aide communiquez avec le soutien technique Sinopé.
